- Torno Paralelo Universal Tiger HD 620
Product code: ADMQ-MAV-57

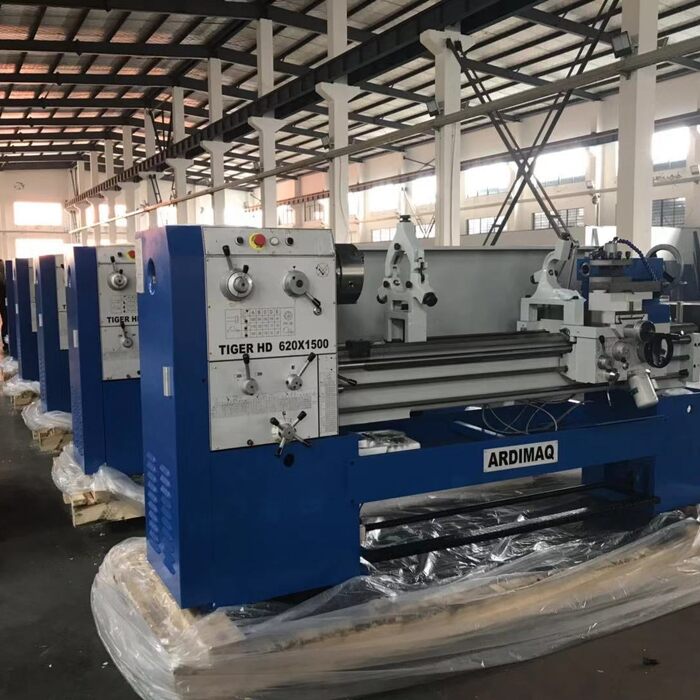

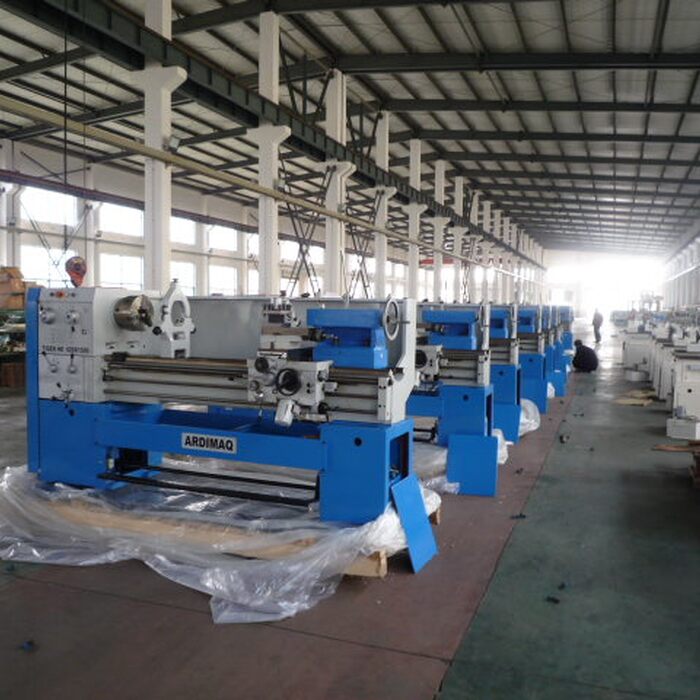

Torno Paralelo Universal Tiger HD 620
DESCRIPCIÓN
DESCRIPCIÓN
El Torno Paralelo Universal Tiger HD620 ofrece una combinación de precisión, potencia y durabilidad para torneado exigente. Su estructura robusta y control preciso aseguran mecanizados limpios, eficientes y seguros.
| Categoría | Tiger HD 620 |
|---|---|
| CAPACIDAD | |
| Máx. giro sobre la cama | 620 mm |
| Máx. oscilación sobre el carro transversal | 430 mm |
| Oscilación máxima en el hueco | 760 mm |
| Distancia entre centros | 750, 1000, 1500, 2000 mm |
| Ancho de la cama | 360 mm |
| HUSILLO | |
| Agujero del husillo | 80 mm |
| Nariz de husillo | C6 |
| Cono del husillo | MT6 |
| Velocidades del husillo (Número) | 40–1400 rpm (9 pasos), 1600 rpm opcional |
| CAJA NORTON Y RANGO DE PASOS | |
| Rango de hilos métricos (tipos) | 0,25–14 mm (20 tipos) |
| Gama de roscas en pulgadas (tipos) | 2–40 por pulgada |
| Rango de subprocesos del módulo (tipos) | 0,5–3,55 mm (11 tipos) |
| CARRO | |
| Desplazamiento del carro transversal | 222 mm |
| Recorrido de descanso compuesto | 95 mm |
| Tamaño de la sección transversal del mango de herramienta | 20 × 20 mm² |
| CONTRAPUNTO | |
| Conicidad del manguito del contrapunto | MT4 |
| Diámetro del manguito del contrapunto | 65 mm |
| Recorrido del manguito del contrapunto | 140 mm |
| POTENCIA | |
| Potencia del motor principal | 4 kW / 5,5 kW / 5,5 kW |
