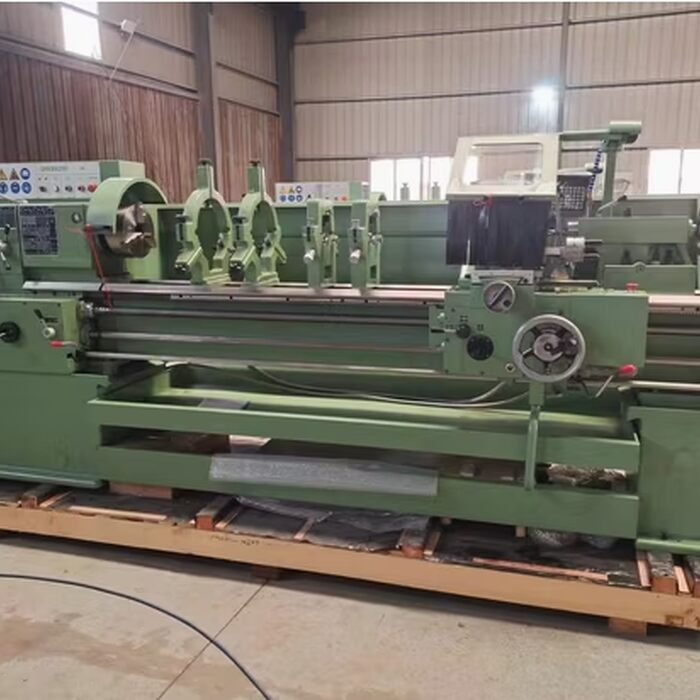

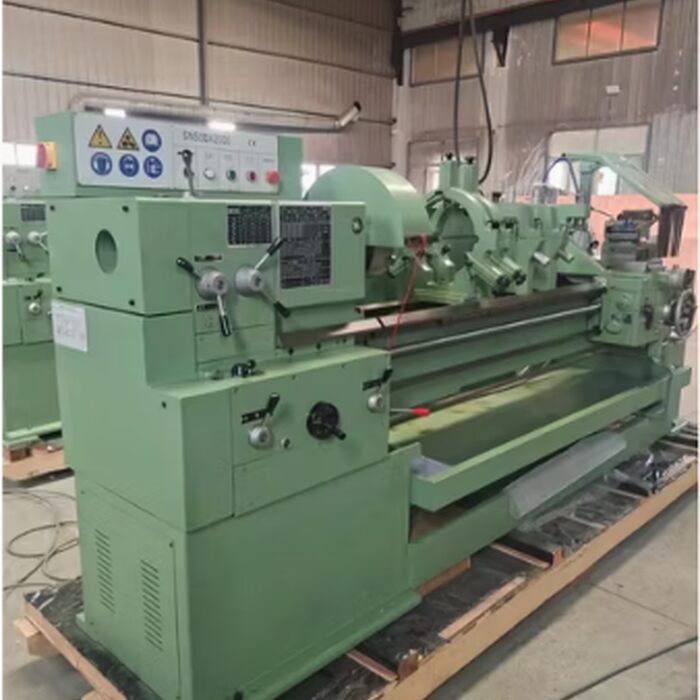

Torno Paralelo Universal Tiger HS 500
DESCRIPCIÓN
DESCRIPCIÓN
El Torno Paralelo Universal Tiger HS500 ofrece una combinación de precisión, potencia y durabilidad para torneado exigente. Su estructura robusta y control preciso aseguran mecanizados limpios, eficientes y seguros.
| Parámetros técnicos | Rango de trabajo |
|---|---|
| Volteo sobre bancada | 500 mm / 19,69 pulgadas |
| Volteo sobre el carro | 270 mm / 10,63 pulgadas |
| Volteo sobre el escote | 700 mm / 27,56 pulgadas |
| Largo del escote | 230 mm / 9,06 pulgadas |
| Distancia entre centros | 1000, 1500, 2000 mm / 39,37 – 78,74 pulgadas |
| Altura de los centros sobre la cama | 250 mm / 9,84 pulgadas |
| Rango de velocidad | 22 – 2000 rpm |
| Nariz delantera del husillo | Norma STN ISO 702/II – B6 |
| Pasada de husillo | 52 mm / 2,05 pulgadas |
| Conicidad interna | Morse 6 |
| Par máx./velocidad límite | 1200 / 45 Nm/min (868,45 lbf/rpm) |
| Recorrido de trabajo del carro transversal | 300 mm / 11,81 pulgadas |
| Recorrido de trabajo de la corredera de herramienta | 140 mm / 5,51 pulgadas |
| Tamaño máximo de la herramienta | 32 × 20 mm / 1,26 × 0,79 pulgadas |
| Número de avance transversal | 38 |
| Rango de trabajo de avances longitudinales | 0,05 – 6,4 mm/vuelta / 0,002 – 0,25 pulg/rev |
| Rango de trabajo de alimentaciones transversales | 0,025 – 3,2 mm/rev |
| Travesía rápida longitudinal | 3000 mm/min / 118,11 ipm |
| Travesía rápida cruzada | 1500 mm/min / 59,06 ipm |
| Diámetro del eje del contrapunto | 70 mm / 2,76 pulgadas |
| Carrera del manguito del contrapunto | 180 mm / 7,09 pulgadas |
| Cono interno del manguito del contrapunto | Morse 5 / Nº 5 MT |
| Restablecimiento cruzado | ±12 mm / ±0,47 pulgadas |
| Hilos métricos | 29 rangos / 0,5 – 40 mm / 0,02 – 1,57 pulgadas |
| Hilos Whitworth | 38 rangos / Rosca 1 – 80 / 1″ / 1 – 80 hilos/pulgada |
| Hilos modulares | 26 rangos / 0,25 mm / 0,01 – 0,79 pulgadas |
| Paso diametral de la rosca | 31 rangos / 2 – 72 subprocesos DP |
| Potencia total de entrada | 6,6 kVA |
| Tensión de alimentación | 3 × 400 V ±10% |
| Transmisión principal | 5,5 kW / 7,38 CV |
| Bomba de refrigerante | 0,09 kW / 0,12 CV |
| Peso máximo de la pieza de trabajo sujeta entre centros | 300 kg / 661,39 lb |
| Peso máximo de la pieza sujeta en el mandril | 80 kg / 176,37 lb |
| Dimensiones (Ancho × Alto) | 1100 × 1505 mm / 43,3 × 49,3 pulgadas |
| Longitud total (para DBC 1000, 1500, 2000) | 2640, 3145, 3630 mm / 103,94 – 142,91 pulgadas |
| Peso neto | 1735, 1835, 1940 mm / 3825,02 – 4276,97 lb |
